產品原理：

液壓雙控翻板閘門是在原翻板閘門的基礎上增設液壓啟閉系統，達到了在任何水位下均能夠安全開啟和關閉，以及在未開動液壓系統前提下，達到相應水位后仍能進行正常開啟和關閉。該產品有四大優點：

1、開關控制系統先進。該產品在任何水位下均能夠安全開啟和關閉，以及在未開動液壓系統前提下，達到相應水位后仍能進行正常開啟和關閉;在閘門運行時既能在水力及自重作用下平穩開關，也可借助液控同步啟動系統隨意開啟或關閉閘門。

2、液壓控制系統優良。翻板閘門的液壓缸具有減振作用，可以有效消除翻板閘門運行過程中拍打、失穩;通過液壓控制解決了雜物卡住而造成的漏水、維修，以及清淤泥等難度大的問題。

3、整體運行性能安全可靠。雙驅動水力自控翻板閘門液壓控制同步啟動系統，是在最新型翻板閘門的基礎上增設的，其性能在運行中更可靠、更安全。

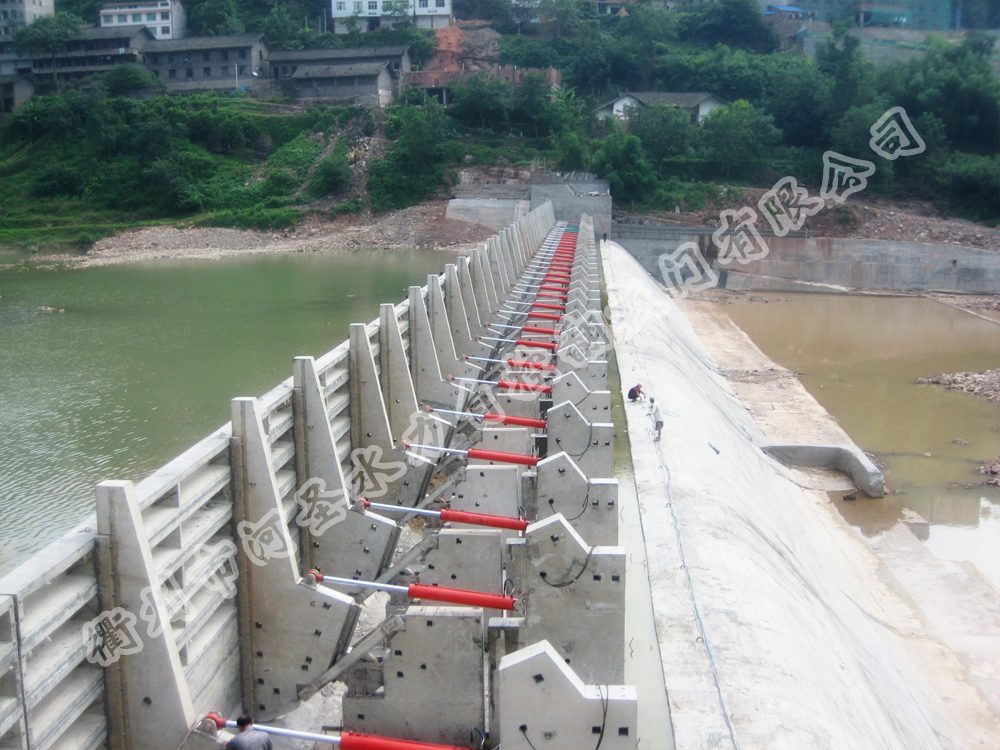

4、具有較高的經濟效益和社會效益。該產品能極大地提高工程的自身安全性，便于管理，使用壽命長、投資成本低，較同等規模的提升閘節約投資30%。這一技術，已在浙江省三跳電站、江西省文峰電站、四川省宋江河景區、貴州省開源水電站、福建省和壩電站等成功投入使用，在其他省市也得到了廣泛推廣，其運行效果與設計結果相符，達到設計要求，使用效果好，深受用戶的好評。

液壓雙控翻板閘門的構成

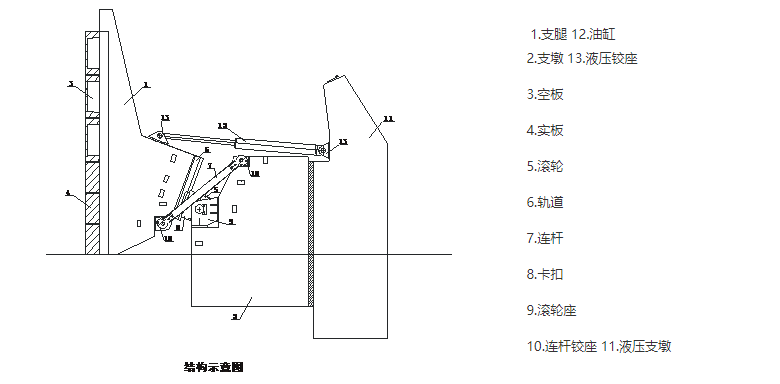

液壓雙控翻板閘門由門體構件和現地控制系統組成。門體構件由門板、支臂、連接鐵件、支撐墩、啟閉油缸、液壓管道組成;現地控制系統是以PLC為控制核心由電機及油泵構成的供油裝置(可根據客戶需求升級至現場視頻監控及遠程組態控制)。各種液壓元件安裝在集成塊上經管道聯結組成一個液壓系統，油箱上安裝電機泵組和集成塊及各方向閥，油箱側面裝有清掃蓋，用以清洗油箱。油箱的正面裝有液位計，顯示液壓油位及油溫，底部放油螺塞用于換油時排放液壓油。油箱上配置空氣濾清器供吸排空氣及添加液壓油過濾用。

1.技術參數

系統額定壓力：16MPa

系統******壓力：21MPa

系統公稱流量：15L/min

電機電壓：交流380V

電機功率：5.5KW

電磁閥線圈電壓：直流24V

外形尺寸：長×寬×高=1500×1100×1500mm

設備凈重：500KG

設備等級：合格

2.工作介質

環境溫度<15℃時，使用32#液壓油

環境溫度>40℃時，使用68#液壓油

環境溫度15—40℃時，使用46#液壓油

工作油溫：≤55℃，油箱有效容積：800升

三、部件功能及工作原理

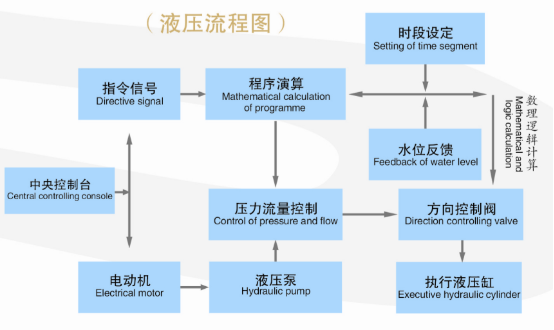

1.系統工作原理

系統由液壓電機及變量柱塞泵提供液壓動力，由液壓換向閥的切換組合實

現對液壓油缸的各種位置及壓力的控制。

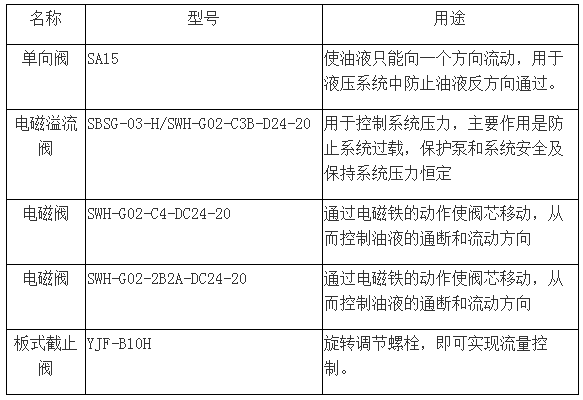

2.主要部件功能
